Heligrid

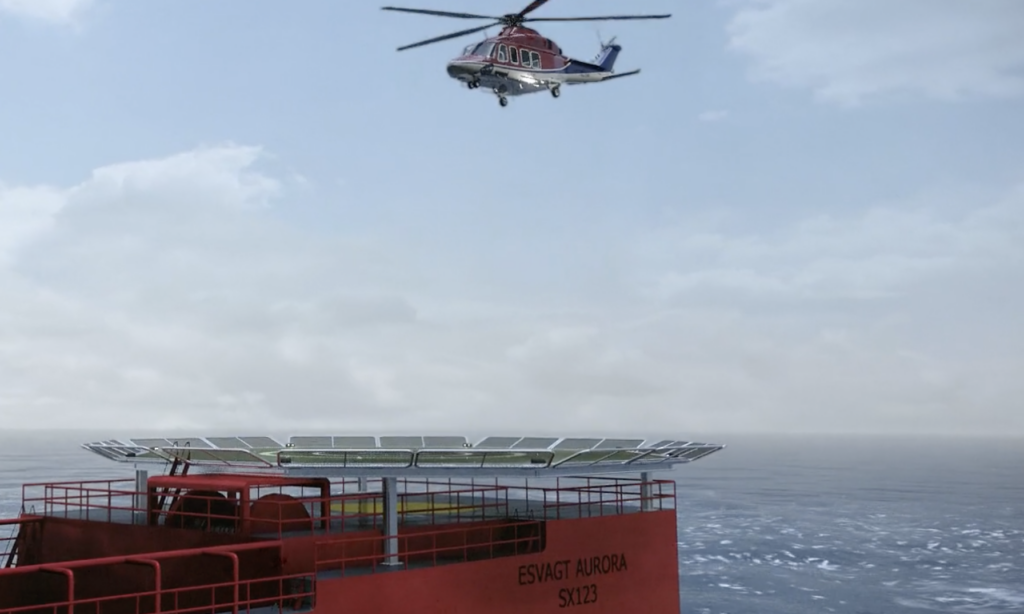

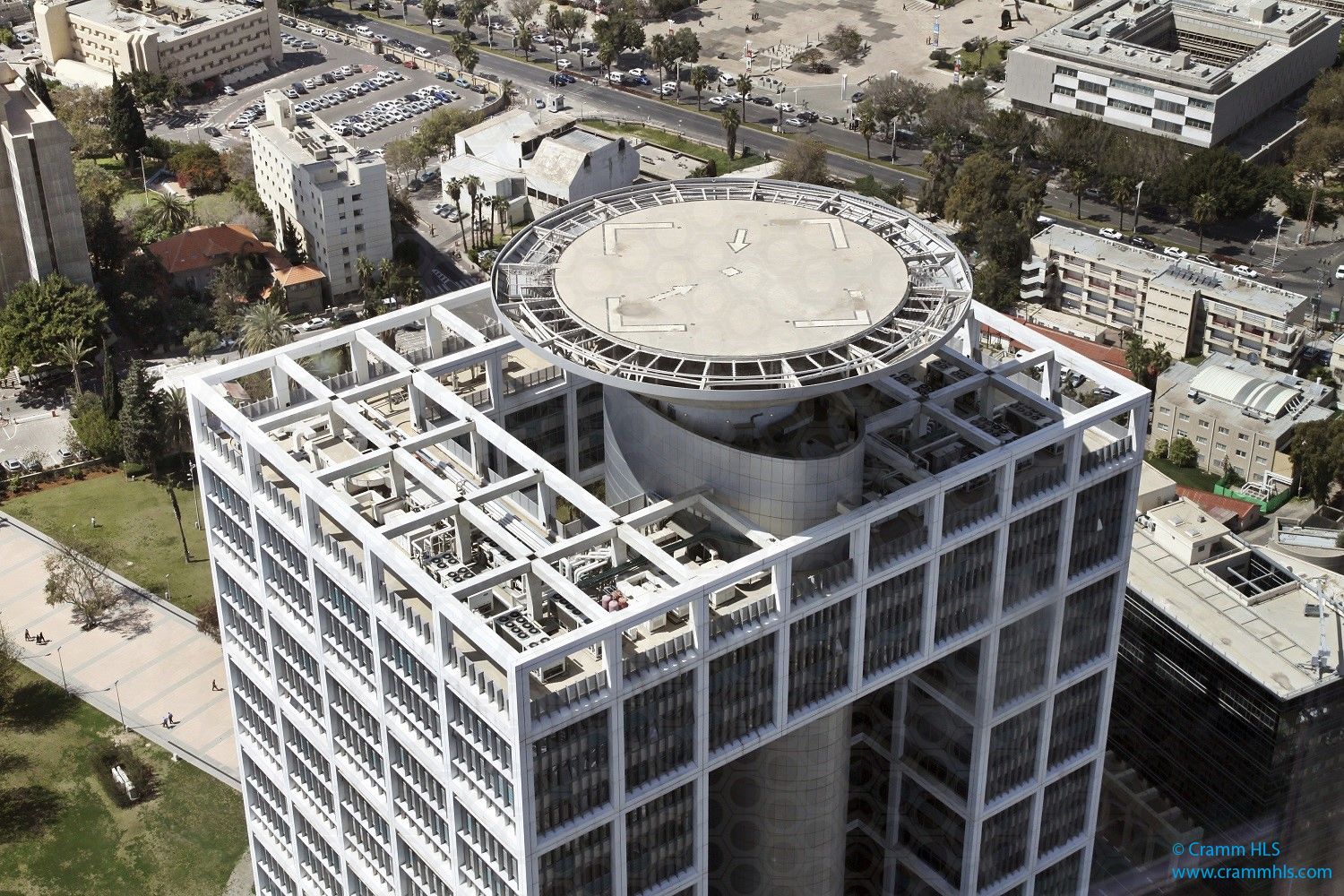

Heligrid ermöglicht es jedem Hubschrauber oder jeder Drohne, die mit einer Harpune ausgestattet ist, unter völlig sicheren Bedingungen und ohne jegliche Unterstützung von einem Helideck zu landen oder zu starten, selbst bei rauer See und schlechtem Wetter. Die Vorteile von Heligrid, die für die Offshore-, Seefahrts- und Marineindustrie wichtig sind, gelten auch für landgestützte Netze. Es kann auf fast allen bestehenden Gebäuden oder Neubauten installiert werden.

Da Heligrid praktisch wartungsfrei ist, bietet es niedrige Betriebskosten. Cramm HLS bietet mit Heligrid eine schlüsselfertige Lösung an, die auf die Anforderungen der Kunden zugeschnitten ist, sei es in Bezug auf die Sicherheit oder die Architektur, egal ob auf See oder an Land. Heligrid’s Hubschrauberlandeplätze werden in den folgenden Märkten eingesetzt: Öl & Gas, Schifffahrt, Verteidigung, Yachting, Immobilien und Drohnen.

Heligrid kombiniert Präzisionstechnik mit praktischer Zuverlässigkeit, einem wartungsarmen Landegestell, das Ihnen einen sicheren und unabhängigen Betrieb auf See oder an Land unter den anspruchsvollsten Bedingungen ermöglicht.

Harpune System

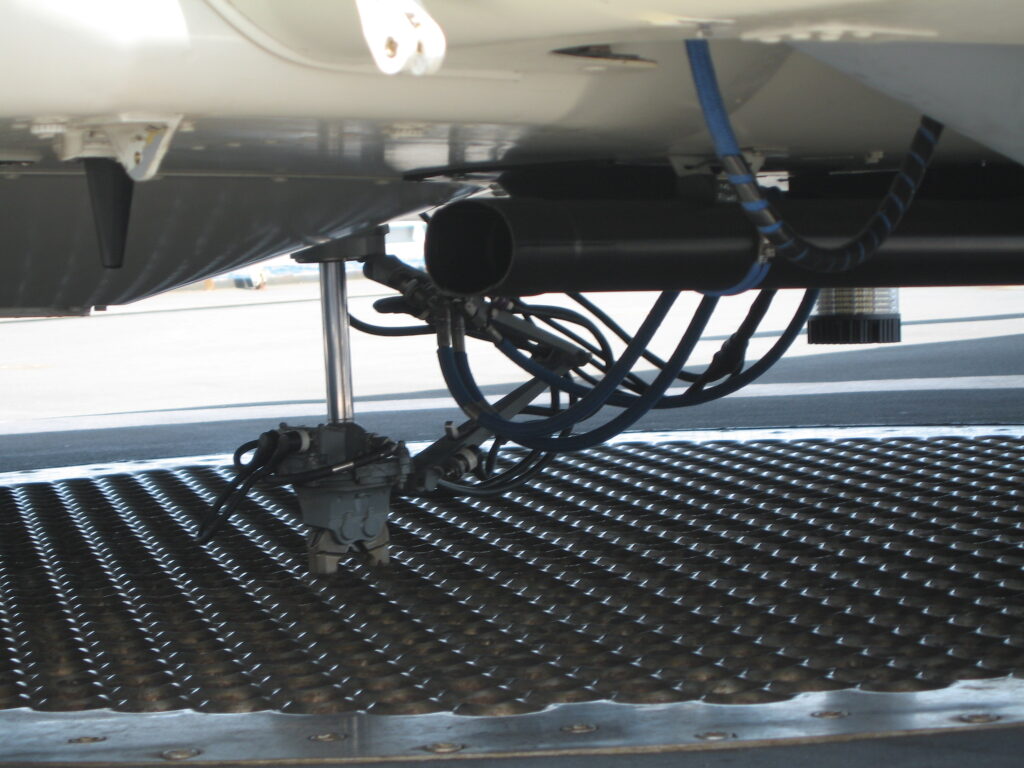

Das Heligrid in Kombination mit einem “Harpunen-Schnellsicherungssystem” ist ein System, das darauf abzielt, einen Hubschrauber sofort nach dem Aufsetzen auf dem Flugdeck zu sichern, indem die Hubschrauberharpune in ein Landegitter im Flugdeck eingerastet und verriegelt wird.

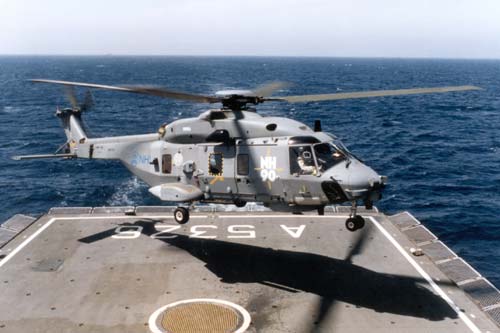

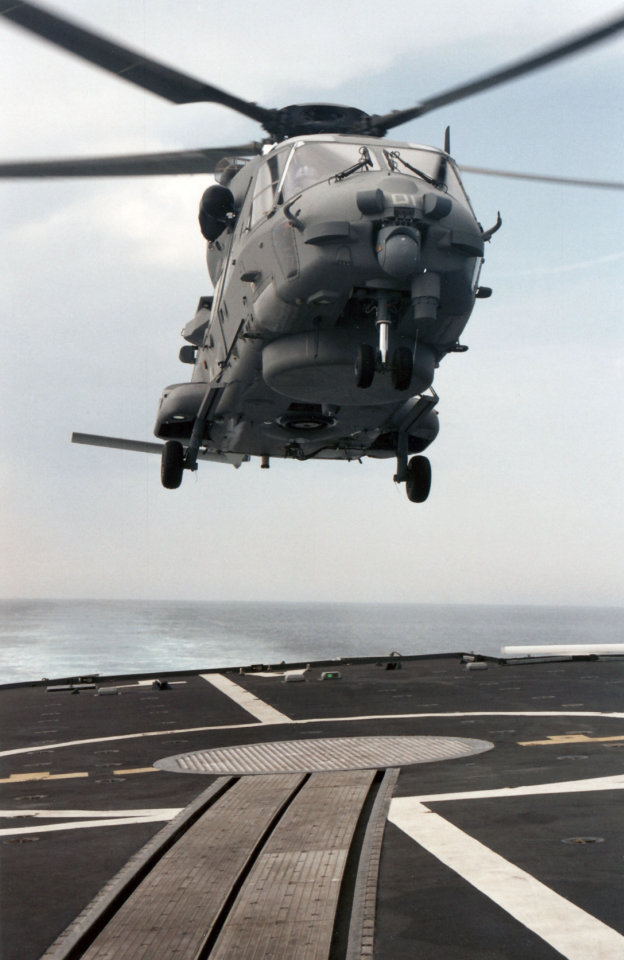

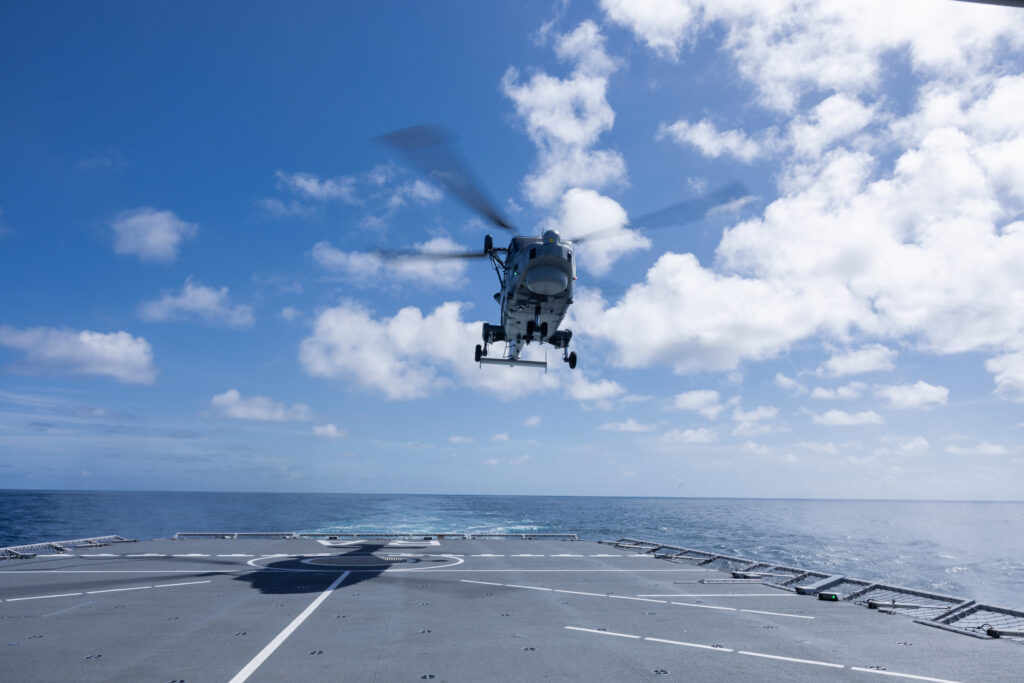

Der Pilot kann auf dem Heligitter genauso landen wie an Land. Bei der Landung rastet die Harpune automatisch am Landegestell des Hubschraubers ein. Der Hubschrauber wird dann zum Hubschrauberdeck gezogen und dort fixiert. In dieser festen Position folgt der Hubschrauber der Bewegung des Schiffes, ohne dass die Gefahr besteht, dass er abrutscht oder umkippt. Der Pilot kann nun sicher abschalten und den Helikopter zusammen mit allen Passagieren verlassen.

Leichtes Abheben

Während die Harpune noch am Gitter verankert ist, kann der Pilot starten. Der Pilot sorgt dann dafür, dass der Hubschrauber genügend Startkraft hat, um Spannung zwischen dem Hubschrauber und dem Landegitter zu erzeugen. Im letzten Moment trennt der Pilot die Harpune vom Heligrid, das vom Cockpit aus gesteuert wird. Dies ermöglicht es dem Piloten, sofort einen sicheren Abstand zum Schiff zu erreichen. Dies ist ein wichtiger Beitrag zur Sicherheit, insbesondere bei rauem Wetter.

Keine Unterstützung an Deck erforderlich – Ein großer Vorteil der Heligrid ist, dass bei der Landung oder dem Start keine zusätzliche Crew an Deck benötigt wird. Der Pilot kann ohne Hilfe und ohne Zeitverlust sicher landen und starten.

Rasterdesign

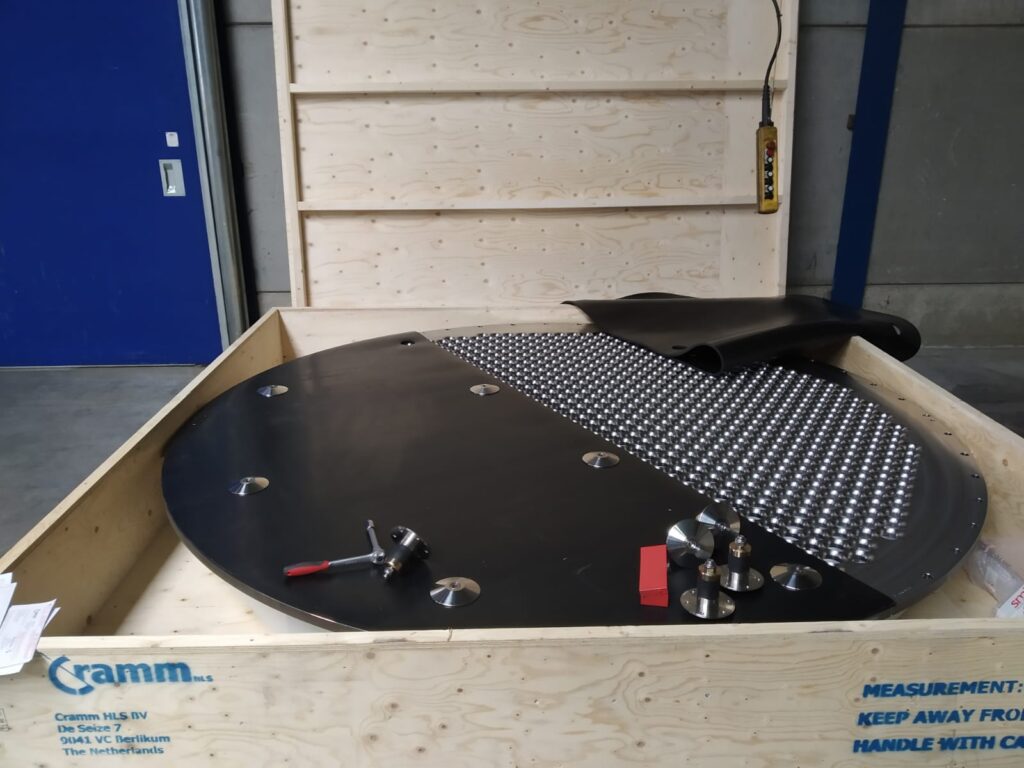

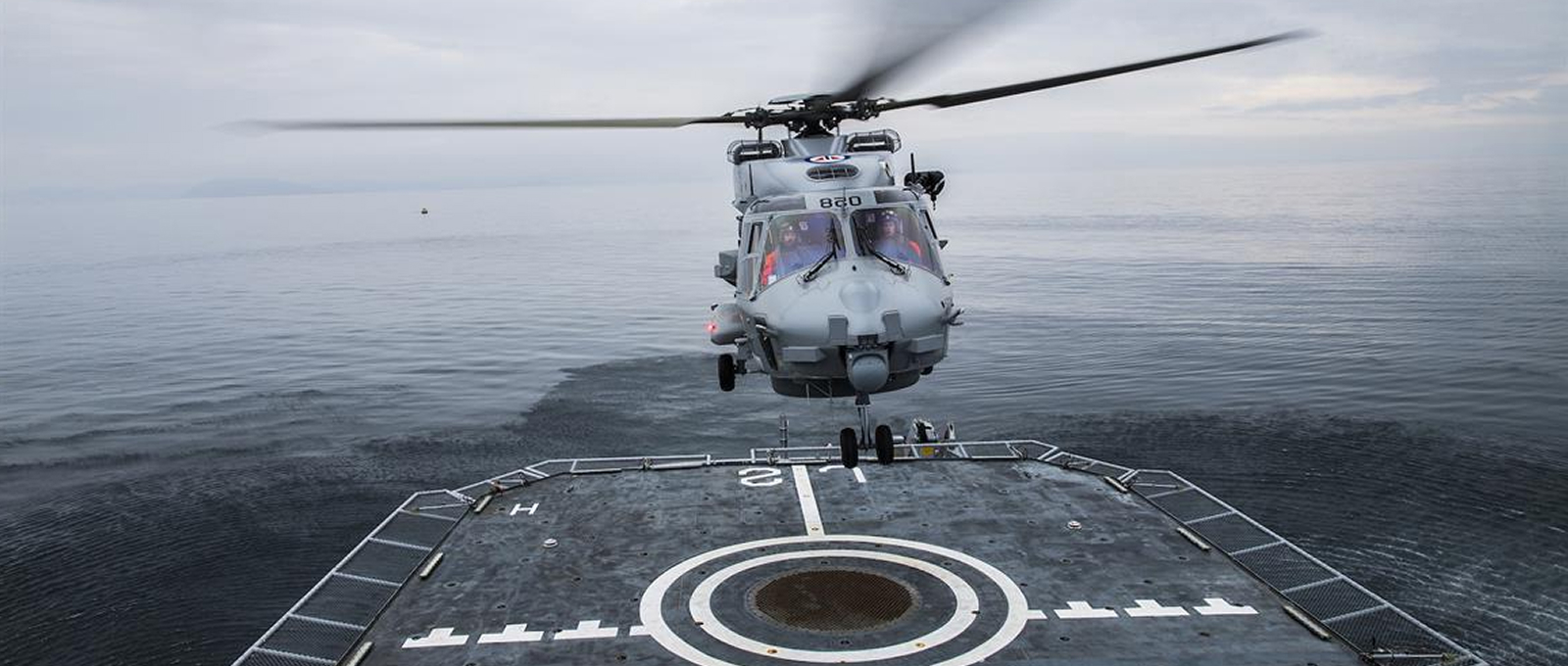

Das Gitter ist aufgebaut aus: Obere Platte – Abmessungen und technische Spezifikationen basieren auf STANAG 1276 und dem Fundament – unterscheiden sich je nach Art des Gitters.

Grundlage – Der Entwurf hängt von mehreren Faktoren ab, wie z.B.: MTOW (Maximum Take-Off Weight), FOS (Factor of Safety), Einsatzbereich, Erfahrungen und Ergebnisse der Vergangenheit, verfügbare (neue) Materialien und verfügbare (neue) Produktionstechniken. Das Design ist für Bewegungen von 30 Grad und statische Nutzung bei Windstärken von 50 bis 65 Knoten ohne Verwendung von Ketten zugelassen.

Montage – Die obere Platte und das Fundament des Heligrid sind durch die Montage von Bolzen miteinander verbunden. Die Bolzen werden an der Außenseite der oberen Platte des Gitters angebracht. In der Mitte der oberen Platte des Gitters werden Abstandshalter angebracht, um den korrekten Abstand zwischen der oberen Platte und dem Fundament zu gewährleisten (korrekter Abstand für das Deck Lock System). Die Anzahl der erforderlichen Abstandshalter hängt vom Heligrid-Typ ab.

Durch Erfahrungen und Entwicklungen aus der Vergangenheit und Anforderungen von heute haben wir verschiedene Arten von Heligrids entwickelt:

• HLS 3 (MTOW: 3.000 kg)
• HLS 6 (MTOW: 6.000 kg)
• HLS 10 (MTOW: 10.000 kg)
• HLS 15 (MTOW: 15.000 kg)
• HLS-HD (Schwerlast)
• HLS-UAV (Drohne)
• Angebote

Specials bestehen aus verschiedenen Größen und Formen, wie z.B. kleinen Gittern für Testanlagen und verschiedenen Formen/Formen im Zusammenhang mit Einschränkungen bei den verschiedenen Flugdeckkonstruktionen. Je nach Startgewicht des Hubschraubers, der maximal gewünschten Zugfestigkeit und Antriebskraft können Sie bestimmen, welches Heligrid am besten für Ihr Schiff geeignet ist.

Alle Grids können mit ausgeführt werden:

HeliMat (Abdeckung für das HeliGrid)

GridFoundation (Schweißkonstruktion für Schiffsdecks)

Heligrid kombiniert Präzisionstechnik mit praktischer Zuverlässigkeit, einem wartungsarmen Landegestell, das Ihnen einen sicheren und unabhängigen Betrieb auf See oder an Land unter den anspruchsvollsten Bedingungen ermöglicht.
